TSX100-E
Profile rail
Guideways for linear recirculating roller bearing, TSX..-E
Main Dimensions & Performance Data
| h | 80 mm | Height |
| b | 100 mm | Width |
| Tol b | -0,005 mm | Upper tolerance |
| Tol b | -0,035 mm | Lower tolerance |
| ≈m | 45,3 kg/m | Ağırlık |
Mounting dimensions
| K1 | M24 | Fixing screws (DIN ISO 4762-12.9) |
| d1 | 26 mm | Bore diameter |
| K1 MA | 1.100 Nm | Tightening torque 1 |
Dimensions
| lmax | 5.985 mm | Max length single piece guideway 2 |
| aL min | 30 mm | Distance 3 |
| aL max | 83 mm | Distance 3 |
| aR min | 30 mm | Distance 3 |
| aR max | 83 mm | Distance 3 |
| jL | 105 mm | Increment |
| h1 | 48 mm | Length |
| Tol h1 | 0,5 mm | Upper tolerance |
| Tol h1 | -0,5 mm | Lower tolerance |
Additional information
RWU100-E-... | Usable carriage(s) | |
RUE100-E-... | Usable linear systems |
Dipnotlar
1
2
3
İndirmeler:
Mevcut ürün modeliniz
| Size code | 100 | |
| Length | ~6000 | |
| Version | E |
Tümü
Tümü
2010-05-21 | Anleitung (Montage, Betrieb) | MON 30 | Englisch
Linear recirculating roller bearing and guideway assemblies - Series RUE
2021-02-25 | Katalog | PF1 | Englisch
Monorail Guidance Systems
2021-02-25 | Katalog | PF1 | Deutsch
Profilschienenführungen
2010-05-21 | Anleitung (Montage, Betrieb) | MON 30 | Deutsch
Rollenumlaufeinheiten - Baureihe RUE

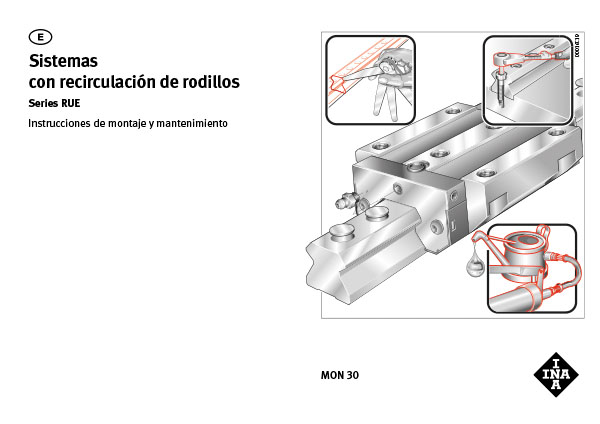

2010-06-2 | Anleitung (Montage, Betrieb) | MON 30 | Spanisch
Sistema con recirculación de rodillos Series RUE

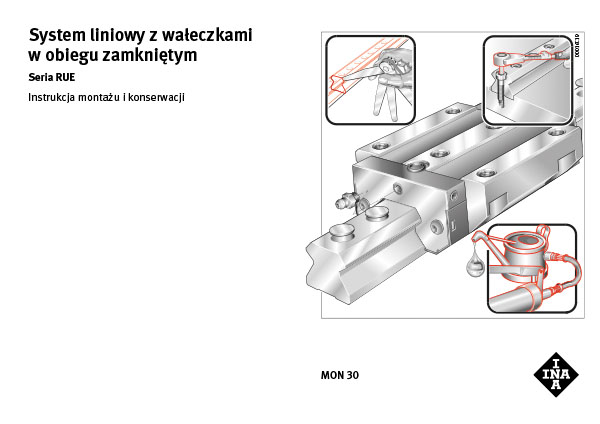

2016-05-17 | Anleitung (Montage, Betrieb) | MON 30 | Polnisch
System liniowy z wałeczkami w obiegu zamkniętym

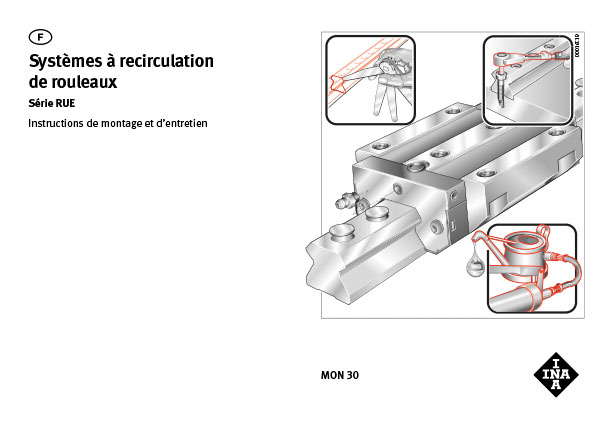

2010-07-1 | Anleitung (Montage, Betrieb) | MON 30 | Französisch
Systèmes à recirculation de rouleaux Série RUE
2008-04-18 | Anleitung (Montage, Betrieb) | MON 25 | Italienisch
TSX..E
2008-04-18 | Anleitung (Montage, Betrieb) | MON 25 | Französisch
TSX..E
2008-04-18 | Anleitung (Montage, Betrieb) | MON 25 | Spanisch
TSX..E
2008-04-15 | Anleitung (Montage, Betrieb) | MON 25 | Englisch
TSX..E
2008-04-15 | Anleitung (Montage, Betrieb) | MON 25 | Deutsch
TSX..E

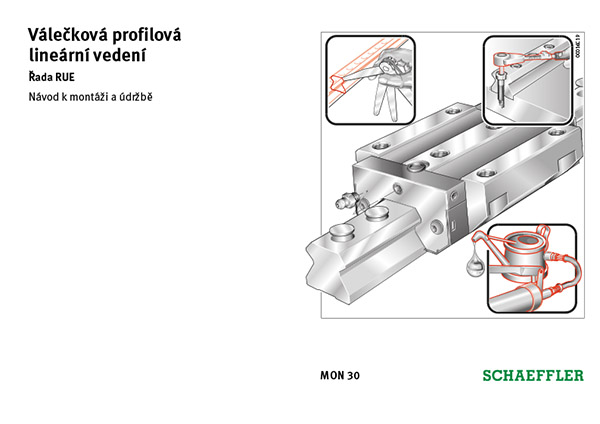

2020-03-11 | Anleitung (Montage, Betrieb) | MON 30 | Tschechisch
Válečková profilová lineární vedení

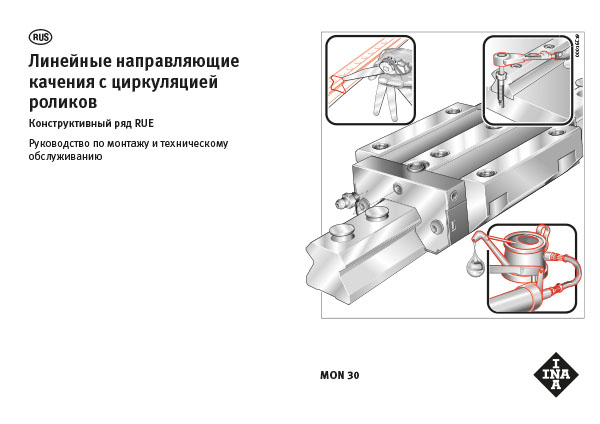

2010-08-25 | Anleitung (Montage, Betrieb) | MON 30 | Russisch
Линейные направляющие качения с циркуляцией роликов
